Jak na montáž úchytek a knopek

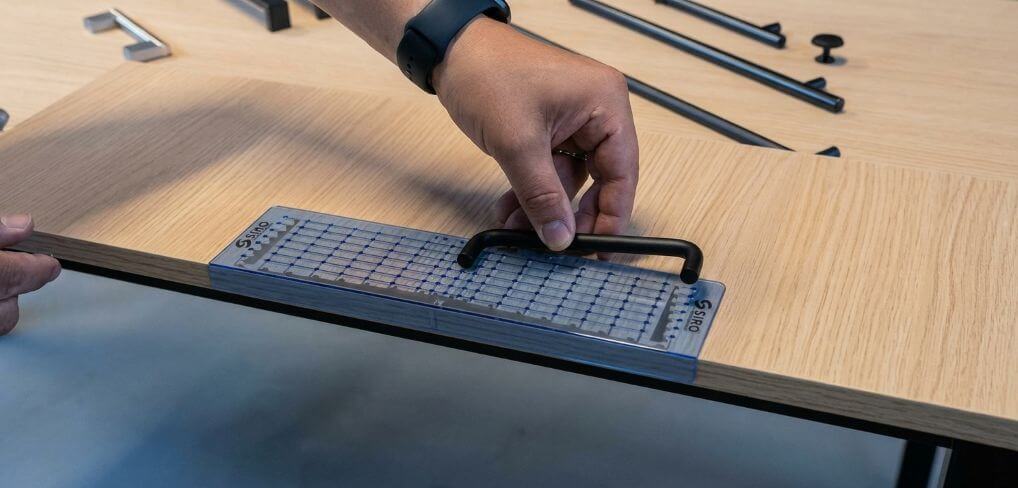

montaz uchytek

Úchytky namontujete ve čtyřech krocích: změříte rozteč (vzdálenost mezi středy otvorů, nejčastěji 96, 128 nebo větší, a to až 640 mm), vyznačíte otvory na čele, vyvrtáte je kolmo vrtákem 4–5 mm na vyšší rychlost a přišroubujete úchytku šrouby z rubu čela. Při vrtání doporučujeme položit dvířko na pevnou podložku, kterou můžete zničit (ve chvíli, kdy dojde k provrtání skrz a dvířko je pevně na podkladu, neuštípne se fólie okolo otvoru). Knopka se montuje stejně, ale do jednoho otvoru, takže rozteč neřešíte. Profilové úchytky a GOLA profily se nepřipevňují dvěma šrouby skrz čelo, ale na hranu čela nebo na korpus pomocí daného typu příchytu.

Obsah článku

Jak se montáž liší podle typu úchytky?

Typ Jak se upevňuje Co je potřeba si pohlídat
Klasické úchytky (hrazda, oblouček) Dva šrouby z rubu čela. Rozteč otvorů.
Knopky Jeden šroub z rubu čela. Polohu na čele.
Profilové šroubovací úchytky Přišroubuje se k hraně nebo zadní straně čela. Šířku čela (délka profilu).
Profilové narážecí úchytky Nasazuje se na hranu čela, postup upřesňuje návod u produktu. Šířku a tloušťku čela. Rozměr drážky k naražení úchytky.
Zápustné úchytky Zafrézuje se do plochy čela. Rozměr frézovaného otvoru, zejména jeho hloubku.
GOLA profily Šrouby nebo příchyty na korpus, ne na čelo. Délku profilu a spáru mezi korpusy. Řešení v rohu a u myčky. Také promyslet kombinaci vertikálního a horizontálního GOLA profilu.

Co je potřeba k montáži úchytek?

  • Vrtačka nebo aku šroubovák s plynulou regulací otáček.
  • Vrták do dřeva 4–5 mm se středícím hrotem, může být i varianta do kovu dle osobní preference.
  • Posuvné měřítko nebo svinovací metr (seženete u nás v sekci: Měřicí technika).
  • Šablona pro navrtání úchytek: plastová (rozteč 0–256 mm) nebo kovová (rozteč 0–384 mm).
  • Tužka na označení bodů.
  • Odřezek dřeva nebo lamina jako podložka pod rub čela a svěrka.
  • Ruční šroubovák.
  • Šrouby M4 podle tloušťky čela (u konkrétního produktu ověřte v popisu).

Plastová šablona umí nastavit vzdálenost od kraje čela 12, 20, 28, 36, 44, 52 a 60 mm. Kovová má horní doraz pro vzdálenost od hrany 1–25 cm a boční doraz pro čela široká do 40 cm. U širších čel si vyznačte střed na horní hraně.

@PRODUKTY@(/plastova-sablona-pro-navrtani-uchytek/)(/kovova-sablona-pro-navrtani-uchytek/)(https://www.in-duro.cz/upevnovaci-sroub-s-plochou-hlavou-4-x-15-mm/)(https://www.in-duro.cz/vrtaky-do-dreva-hogert-2/)

Jak změřit rozteč úchytky?

Rozteč je vzdálenost mezi středy dvou montážních otvorů úchytky v milimetrech. Není to celková délka úchytky, ta je vždy větší.

Běžné rozteče vycházejí z modulu 32 mm: 96, 128, 160, 192, 224, 256 a 320 mm. U knopek s jedním šroubem se rozteč neměří. U produktů In-duro najdete dostupné rozteče při výběru varianty.

Jak změřit rozteč nové úchytky

  1. Otočte úchytku rubem nahoru a najděte dva závitové otvory pro šrouby.
  2. Posuvným měřítkem změřte vzdálenost od vnějšího okraje jednoho otvoru k vnějšímu okraji druhého.
  3. Odečtěte průměr otvoru. U šroubu M4 je to přibližně 4 mm, takže naměřených 132 mm odpovídá rozteči 128 mm.
  4. Výsledek porovnejte se standardními roztečemi. Pokud vychází mezi nimi, měříte nepřesně, nebo máte neobvyklou rozteč.

Jak změřit rozteč stávající úchytky při výměně

  1. Otevřete dvířka nebo zásuvku a podívejte se na rub čela.
  2. Změřte vzdálenost od středu jednoho šroubu ke středu druhého. To je hledaná rozteč.
  3. Můžete také úchytku sundat a v čele změřit od okraje jednoho otvoru k témuž okraji druhého otvoru. Tím se průměr otvoru vyruší.
  4. Měření zopakujte aspoň dvakrát a hodnotu si zapište tužkou přímo na rub čela.

Nejčastější chyby při měření rozteče

  • Změřená celková délka úchytky místo vzdálenosti mezi otvory.
  • Měření od okraje k okraji bez odečtení průměru otvoru.
  • Odhad pravítkem na centimetry místo posuvného měřítka s přesností na desetinu milimetru.
  • Neobvyklá stará rozteč (například 150 mm). Takovou úchytku nelze vyměnit za standardní jedna ku jedné. Zvolte úchytku s podkladovou lištou, která staré otvory zakryje, nebo otvory zatmelte a vyvrtejte nové.

TIP: Široké zásuvky potřebují větší rozteč (192 mm a více), do menších dvířek a dětského nábytku se hodí 128 mm a méně. Více informací najdete na našem blogu v článcích: Jak vybrat úchytky do interiéru a Jak vybrat úchytky do kuchyně.

Kam umístit úchytku na dvířka a zásuvky?

Polohu úchytky určuje její typ. Hrazdu a knopku umístěte do středu nebo do rohu čela, profilovou úchytku na hranu čela a GOLA profil na hranu korpusu. Hodnoty v tabulce jsou orientační.

Čelo Hrazda (klasická úchytka) Knopka Profilová úchytka GOLA profil
Zásuvka Střed čela vodorovně i svisle, vždy vodorovně. Střed čela. Na zásuvce širší než 600 mm dvě knopky symetricky. Na horní hraně čela, délka profilu odpovídá šířce čela. Vodorovný profil „J“ na horní hraně korpusu nebo „C“ mezi řadami zásuvek. Úchopová drážka vznikne ve spáře mezi korpusem a čelem.
Dolní skříňka s dvířky Horní roh na straně protilehlé k závěsům, cca 30–50 mm od horní a boční hrany. Svisle u vysokých úzkých, vodorovně u nízkých širokých dvířek. Pokud máte obojí, vyberte jednu orientaci. Horní roh na straně protilehlé k závěsům, obvykle 30–50 mm od hran. Horní hrana dvířek, u vysokých úzkých dvířek svislá hrana protilehlá k závěsům. Vodorovný profil „J“ na horní hraně korpusu.
Horní skříňka Dolní roh na straně protilehlé k závěsům, stejné vzdálenosti od hran. Orientace může být svislá i vodorovná. Dolní roh na straně protilehlé k závěsům, stejné vzdálenosti od hran. Dolní hrana dvířek. Profil na dolní hraně korpusu (typ profilu ověřte podle systému).
Vysoká skříň Přibližně 100–120 cm od podlahy, ne uprostřed dvířek. Svisle. Přibližně 100–120 cm od podlahy, na straně protilehlé k závěsům, ale obecně se knopky na vysokých skříních nepoužívají. Svislá hrana protilehlá k závěsům, délka podle výšky čela. Svislý profil (krajní nebo středový) na boku korpusu.

PAMATUJTE:

  • Hrazdy a knopky. Párová dvířka zrcadlete: úchytky buď u sebe uprostřed, nebo na krajích. U širokých zásuvek volte široké úchytky nebo více knopek, aby se výsuvy nekřivily vůči korpusu.
  • Profilové úchytky. Polohu určuje hrana čela, ne roh. Zkontrolujte přesah a polohu vůči sousedním čelům, ať profily na sebe v řadě navazují.
  • GOLA profily. Poloha se neřeší na každém čele zvlášť. Profil vede souvisle přes celou sestavu korpusů, proto se plánuje už při návrhu kuchyně.

Jak namontovat klasickou úchytku (hrazdu) krok za krokem?

Montáž klasické úchytky zabere asi 5–10 minut na čelo. Vyznačíte otvory, vyvrtáte je a přišroubujete úchytku.

1. Vyznačte středy otvorů

Na čele vyznačte tužkou vodorovnou a svislou osu v místě, kam úchytka přijde. Od svislé osy odměřte polovinu rozteče na obě strany. U rozteče 160 mm je to 80 mm vlevo a 80 mm vpravo. Do průsečíků udělejte malý důlek, ať vrták neujede. Na hladkém laminu pomůže malířská páska.

Při práci s více čely použijte šablonu. Nastavte na ní rozteč a vzdálenost od kraje a pak označte všechna čela stejně.

2. Vyvrtejte otvory

Na rub čela přitiskněte svěrkou podložku z odřezku dřeva nebo lamina. Zabrání vyštípnutí materiálu při průchodu vrtáku. Použijte vrták do dřeva se středicím hrotem o průměru 4,5 mm (je možné 4–5 mm). Běžný spirálový vrták na kov po hladkém laminu klouže.

Vrtejte kolmo na čelo (90°), na vyšší otáčky a se středním tlakem. Vrták nechte lehce zajet do podložky.

3. Přišroubujte úchytku

Prostrčte šrouby M4 otvory z rubu čela a z přední strany je zašroubujte do úchytky. Nejdřív několik závitů otočte rukou, ať šroub nejde křivě. Pak ho dotáhněte ručním šroubovákem. Elektrický utahovák používejte jen s nastaveným momentem, jinak hrozí stržení závitu nebo vtlačení hlavy šroubu do čela.

Jak dlouhý šroub zvolit?

Šroub musí projít celým čelem a zajet do úchytky přibližně 5–6 mm.

Tloušťka čela Délka šroubu M4
16 mm 20–22 mm
18–19 mm 24–25 mm

Příliš krátký šroub zachytí jen jeden závit a časem se vytrhne. Příliš dlouhý dosedne na dno závitu a úchytku nedotáhne. Čela tlustší než 19 mm vyžadují delší šroub, než jaký je v balení.

Jak namontovat knopku?

Knopka se montuje do jednoho otvoru o průměru 4–5 mm a jednoho šroubu z rubu čela, takže odpadá měření rozteče. Postup je stejný jako u klasické úchytky.

  1. Vyznačte bod. Při více čelech nastavte na šabloně rozteč 0 a stejnou vzdálenost od kraje, ať jsou knopky ve stejné poloze.
  2. Vyvrtejte jeden otvor vrtákem se středicím hrotem. Na rub čela přitiskněte podložku.
  3. Zašroubujte šroub z rubu čela do knopky. Knopky s motivem natočte do správné polohy ještě před dotažením.

Porcelánové a keramické knopky dotahujte s citem, protože při silném tlaku mohou prasknout. Větší knopky mají dva šrouby, u nich změřte rozteč jako u klasické úchytky. Knopky s úchytkami snadno zkombinujete ve stejné barvě.

@PRODUKTY@(https://www.in-duro.cz/nabytkova-uchytka-blanc-porcelan-cerna-matna/)(https://www.in-duro.cz/nabytkova-knopka-blanc-porcelan-cerna-matna/)(https://www.in-duro.cz/nabytkova-uchytka-loki-bila/)(https://www.in-duro.cz/nabytkovy-vesak-knopka-loki-bily/)

Jak namontovat profilové a zápustné úchytky?

Profilová úchytka se montuje na hranu nebo zadní stranu čela a její délka se volí podle šířky čela. Zápustná se zafrézuje do plochy čela a vyžaduje přesnou přípravu.

Profilové šroubovací a narážecí úchytky

  1. Změřte šířku čela nebo zásuvky. Většinu profilových modelů lze připravit na míru, zeptejte se při objednávce.
  2. Přiložte profil k hraně čela a zkontrolujte přesah i polohu vůči sousedním čelům.
  3. Šroubovací profil přišroubujte podle pokynů u produktu. Některé modely se šroubují ze zadní strany čela, což montáž zjednodušuje.
  4. Narážecí profil nasaďte na hranu čela podle návodu u konkrétního produktu.



@KATEGORIE@(https://www.in-duro.cz/uchytky-narazeci/)(4)

Zápustné úchytky (mušle)

Otvor se frézuje do plochy čela a musí přesně odpovídat rozměru úchytky, který je uveden v jejím popisu. Proto se zápustné úchytky obvykle montují při výrobě nábytku u truhláře.

Jak namontovat GOLA profily?

GOLA profil se neupevňuje na čelo, ale ke korpusu. Úchopová drážka vznikne mezi korpusem a čelem.

Profil nařežte na míru podle šířky korpusů a upevněte ho šrouby nebo montážním příchytem GOLA CLAP. Ochrannou fólii z viditelné plochy sundejte až po montáži.

Jak vybrat typ profilu, jak se liší horizontální a vertikální varianty a podrobný postup montáže popisuje článek: Úchytkové GOLA profily: moderní řešení pro bezúchytkový nábytek.

@PRODUKTY@(/montazni-prichyt-uchytovemu-profilu-gola-clap/)(https://www.in-duro.cz/uchytkovy-profil-gola-clap-c-bila-matna/)(https://www.in-duro.cz/uchytkovy-profil-gola-clap-j-cerna-matna/)(https://www.in-duro.cz/vertikalni-gola-profil-stredovy-2-55-m-cerna/)

Na co si dát pozor při montáži úchytek?

  • Špatná rozteč. Rozteč úchytky se musí přesně shodovat s otvory v čele, jinak se úchytka nedotáhne rovně. Měřte posuvným měřítkem a před vrtáním přiložte úchytku k označeným bodům.
  • Vrtání bez zkoušky. Nastavení šablony vyzkoušejte na odřezku, než začnete vrtat do hotového nábytku.
  • Vyštípnuté lamino na rubu. Přitiskněte k rubu podložku a vrtejte do ní.
  • Šikmý vývrt. Vrtejte přesně kolmo. Při šikmém vrtání hlava šroubu dosedne nakřivo a úchytka se vychýlí.
  • Nevhodný vrták. Na hladkém laminu klouže spirálový vrták na kov. Použijte vrták do dřeva se středicím hrotem.
  • Přetažený šroub. Dotahujte ručním šroubovákem. Nadměrná síla poškodí dřevotřísku nebo strhne závit v úchytce.
  • Špatná délka šroubu. Řiďte se tloušťkou čela.
  • Nesymetrie. Vyznačujte polohu vždy od stejné hrany čela a u párových dvířek zrcadlete.
  • Křehké materiály. Porcelánové a keramické úchytky nedotahujte silou.

Často kladené dotazy (FAQ)

Dát úchytky na horní skříňky, svisle nebo vodorovně?

Rozhodněte podle poměru stran dvířek a držte jednu orientaci pro celou řadu. Na vyšší a užší dvířka se hodí svislá úchytka, na nízká a široká vodorovná. Zásuvky se vždy dávají vodorovně. Úchytka by měla být zřetelně kratší než strana dvířek, na které leží. Pokud máte v kuchyni dvířka obou tvarů, vyberte jednu orientaci pro všechna, ať je řada jednotná.

Čím označit otvory bez šablony?

Tužkou a pravítkem. Vyznačte osy, od svislé osy odměřte polovinu rozteče na obě strany a průsečíky označte důlkem. Pro více čel se vyplatí plastová šablona.

Je lepší montovat úchytky před zavěšením čel, nebo až po něm?

Lepší je vrtat a montovat před zavěšením, když je čelo položené na stole s podložkou. Dvířka na korpusu se vrtají hůř, hrozí šikmý vývrt a při průchodu vrtáku hrozí poškození vnitřku korpusu. Pokud už je nábytek smontovaný, hlídejte hloubku vrtání a čelo zespodu podložte.

Co dělat, když je šroub v balení příliš dlouhý?

Zkraťte ho pilkou na kov. Před řezem našroubujte na závit matici a po řezu ji odšroubujte, tím se závit po zkrácení srovná. Obrušte ostrou hranu pilníkem a ověřte, že šroub dosedne do úchytky bez doražení na dno závitu.

Co dělat, když se úchytka po čase viklá?

Nejdřív dotáhněte oba šrouby ručním šroubovákem. Pokud se povolují opakovaně, zajistěte závit kapkou lepidla na závity střední pevnosti.

Co dělat, když se otvor nepovede?

Nejdřív zvažte, zda půjde použít úchytku s širší podkladovou lištou, která špatný otvor zakryje. U lakovaných MDF desek lze starý otvor zatmelit truhlářským tmelem, zabrousit a přelakovat. U fóliovaných a melaminových povrchů je maskování obtížné, proto raději volte krytí podložkou úchytky.

Jak vrtat do lesklého nebo lakovaného čela, aby nepraskl lak?

Místo vrtání polepte malířskou páskou, vrtejte s malým tlakem a rub čela podložte. Páska omezuje praskání laku při vstupu vrtáku. Na vysokém lesku si postup nejdřív vyzkoušejte na odřezku nebo na skrytém místě.
